Наша компания выполнила комплекс работ по модернизации системы видеонаблюдения в МБОУ СОШ № 13 им. И.Т. Зоненко в городе Приморско-Ахтарске.
Объект расположен по адресу: г. Приморско-Ахтарск, ул. Свободная, д. 113.
В рамках проекта было установлено 55 новых IP-камер видеонаблюдения, а существующая система на базе IP-камер VIVOTEK интегрирована в новую инфраструктуру. Это позволило сохранить работоспособное оборудование и одновременно существенно расширить возможности системы.
Одной из важных задач проекта стала не только установка камер, но и правильная организация сетевой инфраструктуры. Для управления трафиком и разграничения доступа был установлен и настроен маршрутизатор MikroTik L009UiGS-RM, выполняющий функции межсетевого экрана.
Сеть была разделена на отдельные логические сегменты для учителей, учеников и системы видеонаблюдения. Правила межсетевого экрана настроены таким образом, чтобы доступ к оборудованию видеонаблюдения и архиву имели только уполномоченные пользователи.
Согласно разработанной схеме, камеры видеонаблюдения работают в отдельном сетевом сегменте, а видеорегистратор — в отдельной подсети. Доступ рабочих мест VMS к регистратору организован через MikroTik. Такой подход позволяет изолировать технологическое оборудование видеонаблюдения от основной локальной сети и контролировать обмен трафиком между сегментами.
В рамках работ были выполнены:

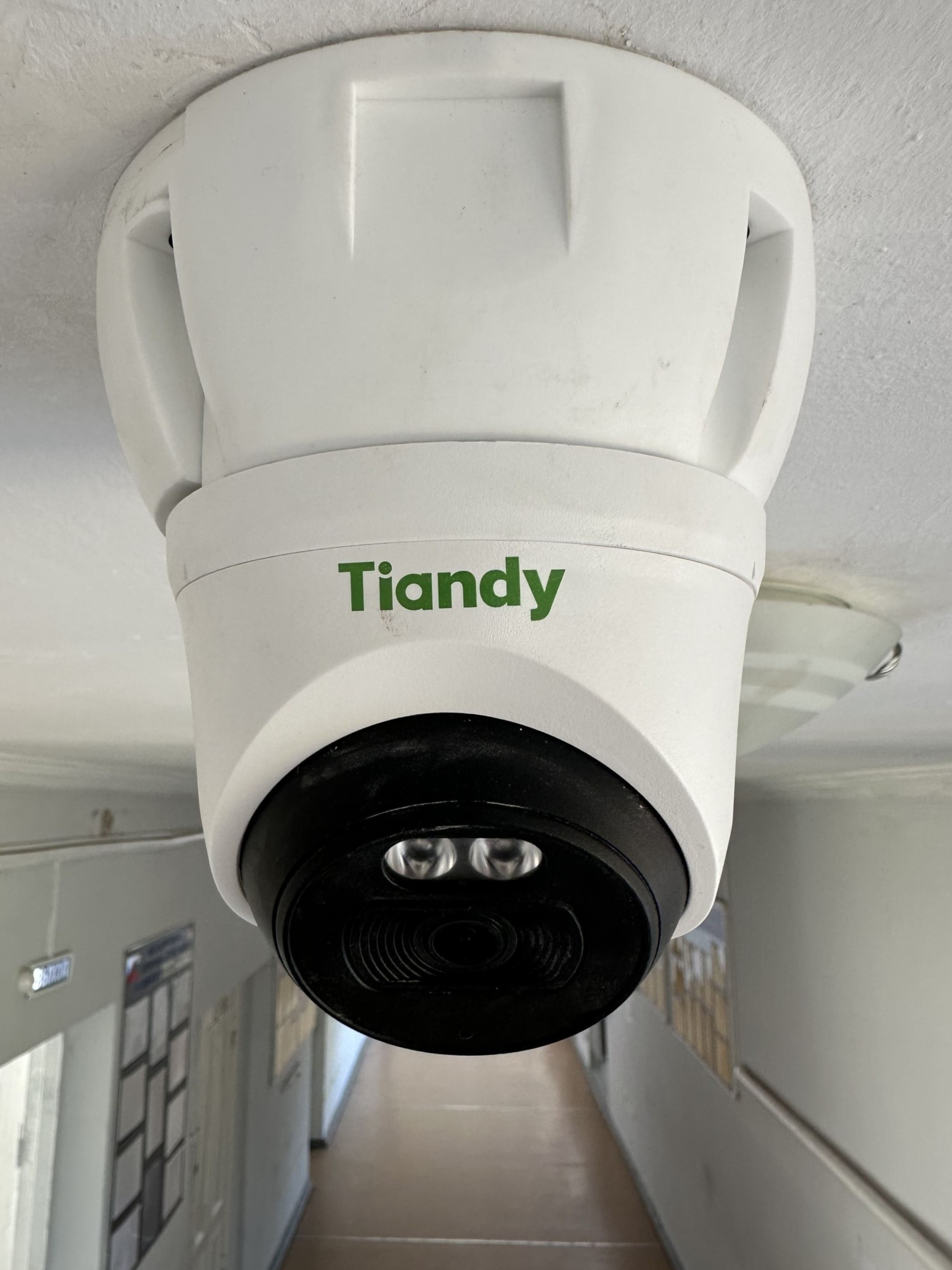

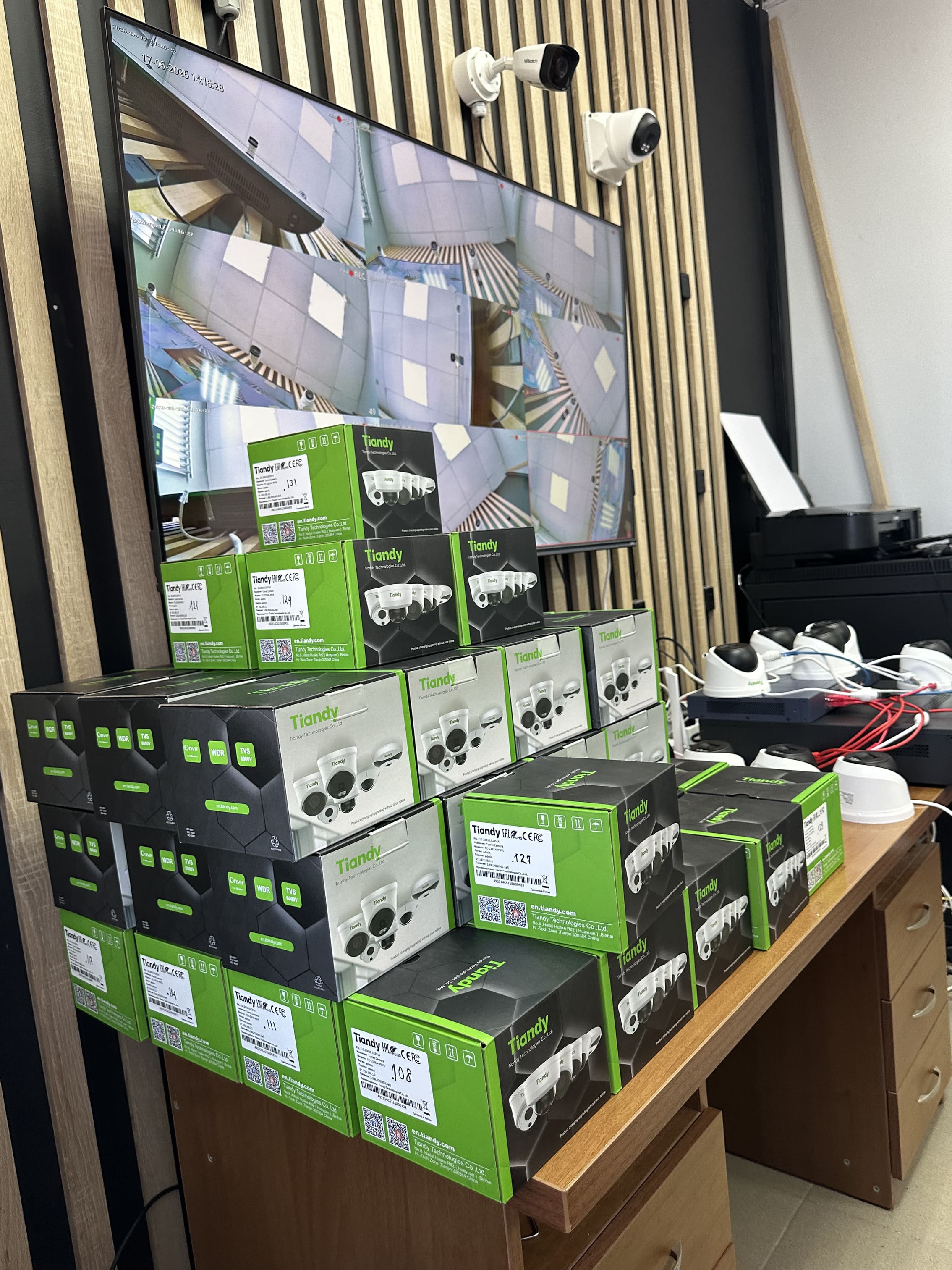

монтаж и настройка 55 IP-камер Tiandy TC-C32XN с разрешением 2 Мп;
интеграция существующих IP-камер VIVOTEK в новую систему;
установка и настройка 80-канального IP-видеорегистратора PVNR-77-80H8;
организация системы хранения с поддержкой 8 накопителей SATA III 3,5", максимальным размером диска до 24 ТБ и режимами JBOD, RAID 0, RAID 1, RAID 5, RAID 6 и RAID 10;
установка сетевого PoE-коммутатора Dahua;

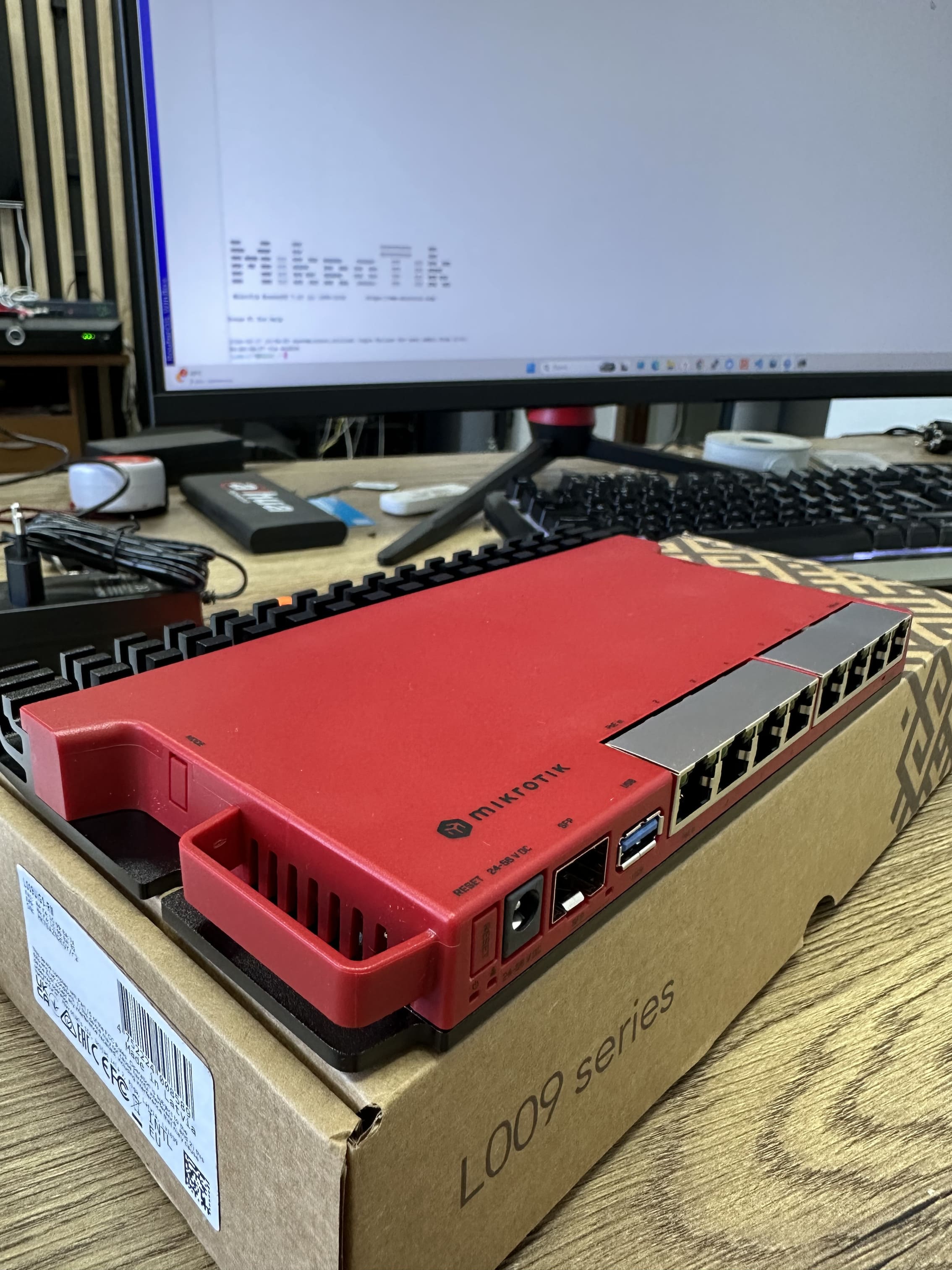

установка и настройка MikroTik L009UiGS-RM в качестве маршрутизатора и межсетевого экрана;

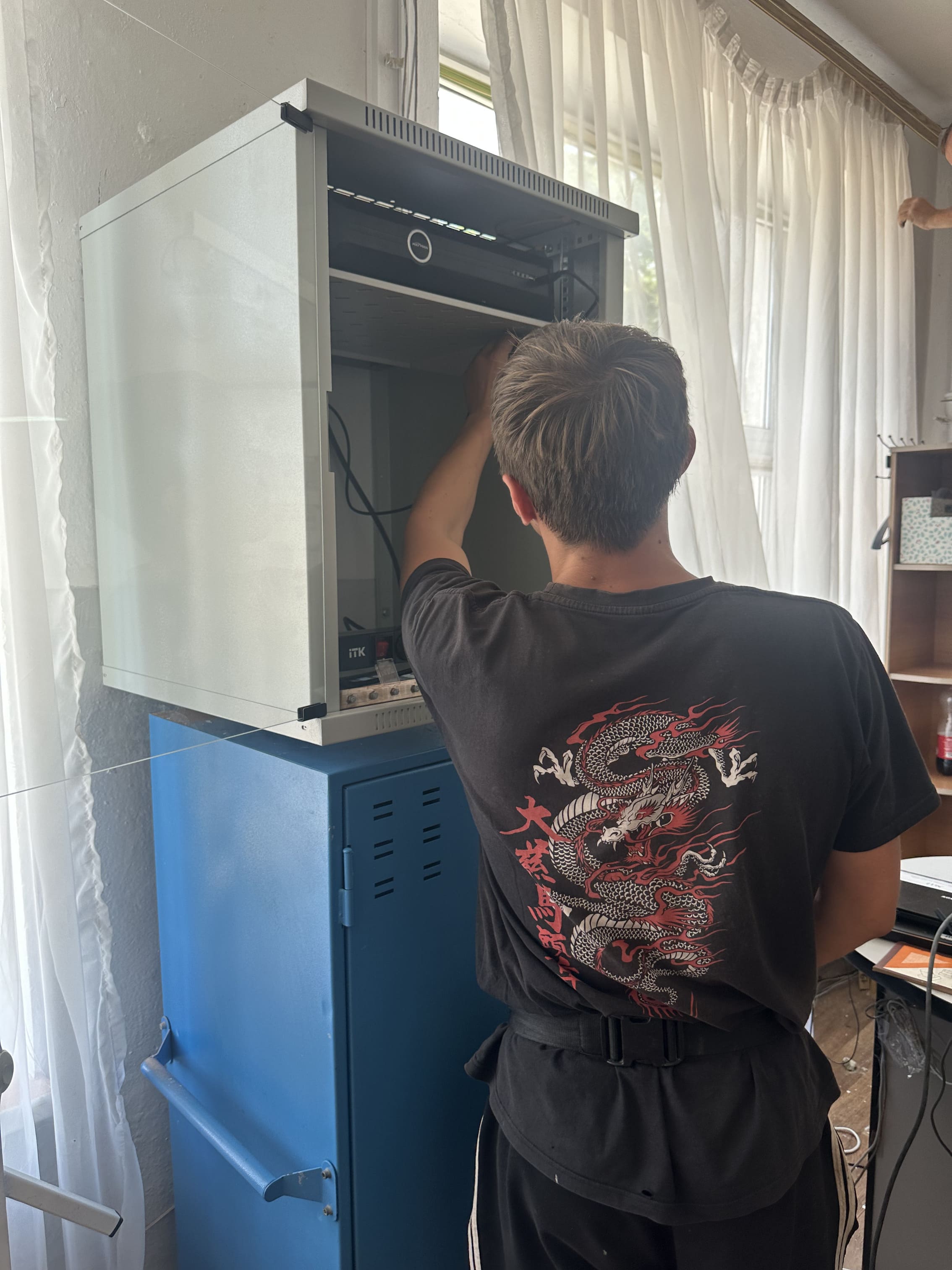

монтаж настенного телекоммуникационного шкафа 19", 15U;
настройка сетевой инфраструктуры и правил разграничения доступа;

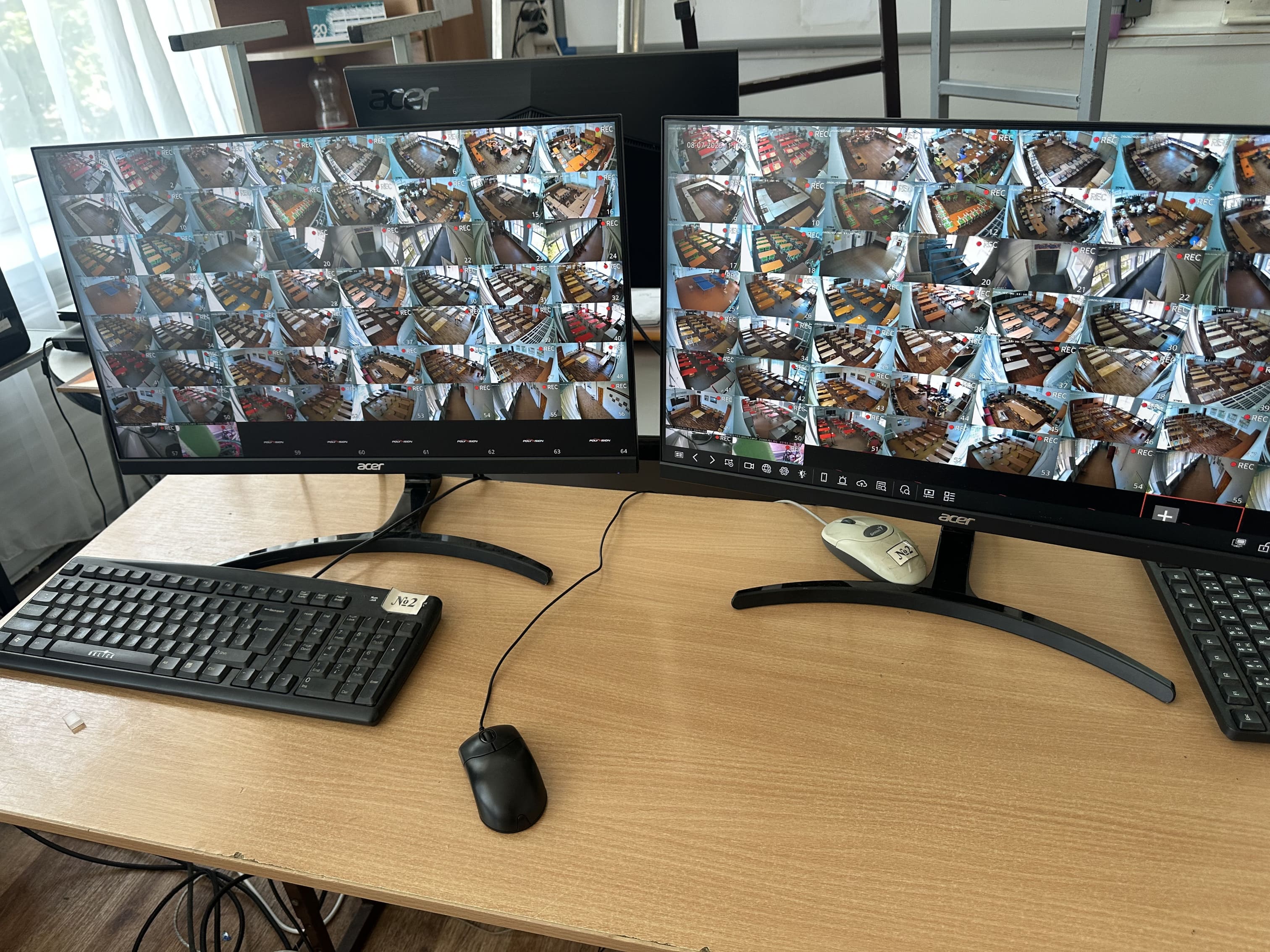

вывод изображения с камер на два монитора;
установка и настройка программного обеспечения VMS на нескольких рабочих компьютерах.
Проектом предусмотрены отдельные рабочие места с клиентским программным обеспечением VMS для просмотра системы видеонаблюдения. Это также отражено в разработанной схеме расположения оборудования.
Особенности проекта

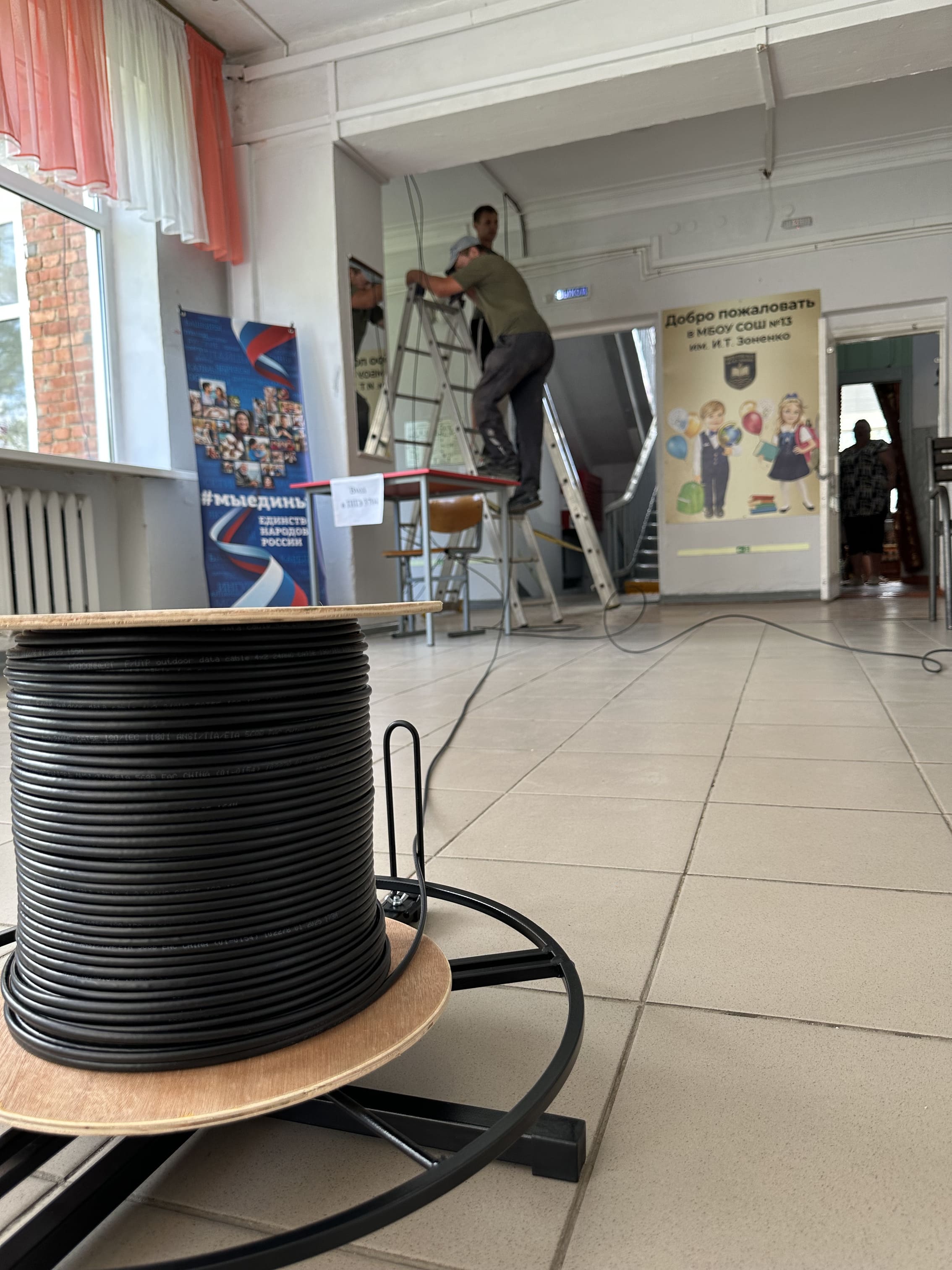

В процессе выполнения работ выяснилось, что часть существующих кабельных линий находилась в неудовлетворительном техническом состоянии. Для обеспечения стабильной работы системы неисправные участки были заменены, а отдельные линии проложены заново.
При модернизации было важно не просто установить новое оборудование, а объединить новые и существующие камеры в единую управляемую систему, обеспечить стабильную передачу видеопотоков и одновременно ограничить доступ к системе видеонаблюдения со стороны других пользователей локальной сети.
В результате на объекте создана централизованная система видеонаблюдения на базе IP-технологий с единым видеорегистратором, разграничением сетевого доступа и несколькими рабочими местами для операторов.
Система обеспечивает удобный централизованный просмотр камер, запись видеоархива и контролируемый доступ к видеонаблюдению только для определённых сотрудников.
